Nesta postagem, apresento a resolução de 18 questões objetivas (componente específico) do ENADE 2017 de Ciência da Computação.

As resoluções são de minha autoria, pois o INEP não disponibiliza as soluções das questões objetivas. No final da postagem, deixarei links contendo as respostas oficiais das questões discursivas e o gabarito oficial da prova.
Índice
- Questões Resolvidas
- Referências
- Prova e Gabarito
Para mais questões do ENADE dos cursos de computação, acesse: ENADE.
Questão 09
Assunto: estruturas de dados. [Índice]
Uma árvore AVL é um tipo de árvore binária balanceada na qual a diferença entre as alturas de suas subárvores da esquerda e da direita não pode ser maior do que 1 para qualquer nó. Após a inserção de um nó em uma AVL, a raiz da subárvore de nível mais baixo no qual o novo nó foi inserido é marcada. Se a altura de seus filhos diferir em mais de uma unidade, é realizada uma rotação simples ou uma rotação dupla para igualar suas alturas.
LAFORE, R. Data Structures & algorithms in Java. Indianópolis: Sams Publishing, 2003 (adaptado).
A seguir, é apresentado um exemplo de árvore AVL.

Pelo exposto no texto acima, após a inserção de um nó com valor 3 na árvore AVL exemplificada, é correto afirmar que ela ficará com a seguinte configuração

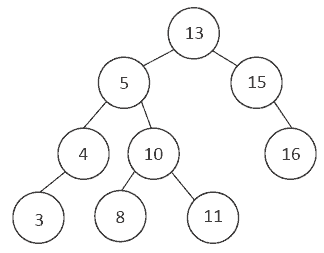

- (A)
Alternativa A - (B)

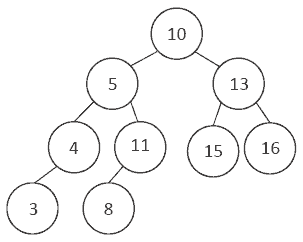

Alternativa B - (C)
Alternativa C - (D)
Alternativa D - (E)
Alternativa E
Resolução
Ao inserir o nó de valor 3, sem se preocupar com o balanceamento, a árvore ficará da seguinte forma

Após a inserção, o nó 10 desbalanceou. Para balanceá-lo, devemos aplicar uma rotação simples à direita. O GIF animado a seguir ilustra a rotação

A árvore, após essa rotação, terá a seguinte forma

Portanto, a alternativa correta é a A.
Obsevação: as imagens da resolução da questão e o GIF animado foram gerados utilizando um visualizador de estruturas de dados que apresentei anteriormente no blog.
Questão 10
Assunto: engenharia de software. [Índice]
Considere os seguintes requisitos para desenvolvimento de uma solução para uma rede de restaurantes fast-food:
Quando o status de um pedido é atualizado, todos os dispositivos dos envolvidos devem receber a informação. Os sistemas a ser atualizados incluem os acessados pelo entregador, pela linha de produção e pela central de atendimento. Espera-se ainda que outros sistemas possam ser incluídos futuramente (por exemplo, sistema de pedido on-line do cliente), devendo se comportar da mesma forma.
Considerando esse contexto, avalie as asserções a seguir e a relação proposta entre elas.
I. O requisito apresentado pode ser implementado com a utilização do padrão de projeto Observer.
PORQUE
II. O padrão de projeto Observer realiza o estilo arquitetural cliente-servidor, no qual o servidor é responsável por enviar notificações aos clientes sempre que houver atualização em alguma informação de interesse.
A respeito dessas asserções, assinale a opção correta.
- (A) As asserções I e II são proposições verdadeiras, e a II é uma justificativa correta da I.
- (B) As asserções I e II são proposições verdadeiras, mas a II não é uma justificativa correta da I.
- (C) A asserção I é uma proposição verdadeira, e a II é uma proposição falsa.
- (D) A asserção I é uma proposição falsa, e a II é uma proposição verdadeira.
- (E) As asserções I e II são proposições falsas.
Resolução
A asserção I é verdadeira. A implementação poderia ser feita da seguinte forma: o pedido é o objeto que está sendo "observado" (Subject), os dispositivos são os "observadores" (Observer). Sempre que o objeto pedido sofrer alguma mudança no seu estado, um método ou função desse objeto deve ser acionado para notificar os dispositivos.
A asserção II é falsa:
"Em uma arquitetura cliente-servidor, a funcionalidade do sistema está organizada em serviços — cada serviço é prestado por um servidor. Os clientes são usuários desses serviços e acessam os servidores para fazer uso deles." (SOMMERVILLE, 2011)
Além disso, a arquitetura cliente-servidor é um padrão de arquitetura e o padrão Observer é um padrão de projeto para projetos de software orientado a objetos, isto é, a finalidade deles é bem distinta.
Portanto, a alternativa correta é a C.
Questão 11
Assunto: paradigmas de linguagens de programação. [Índice]
O encapsulamento é um mecanismo da programação orientada a objetos no qual os membros de uma classe (atributos e métodos) constituem uma caixa preta. O nível de visibilidade dos membros pode ser definido pelos modificadores de visibilidade "privado", "público" e "protegido".
Com relação ao comportamento gerado pelos modificadores de visibilidade, assinale a opção correta.
- (A) Um atributo privado pode ser acessado pelos métodos privados da própria classe e pelos métodos protegidos das suas classes descendentes.
- (B) Um atributo privado pode ser acessado pelos métodos públicos da própria classe e pelos métodos públicos das suas classes descendentes.
- (C) Um membro público é visível na classe à qual ele pertence, mas não é visível nas suas classes descendentes.
- (D) Um método protegido não pode acessar os atributos privados e declarados na própria classe.
- (E) Um membro protegido é visível na classe à qual pertence e em suas classes descendentes.
Resolução
As alternativas A e B estão incorretas, pois atributos privados de uma classe não podem ser acessados pelos métodos de suas classes descendentes, sejam eles públicos, protegidos ou privados.
A alternativa C está incorreta, pois um membro público pode ser acessado por qualquer classe.
A alternativa D está incorreta também, pois os atributos privados de uma classe podem ser acessados por qualquer método da própria classe.
A alternativa E está correta.
Questão 12
Assunto: arquitetura de computadores. [Índice]
Em um computador, a memória é a unidade funcional que armazena e recupera operações e dados. Tipicamente, a memória de um computador usa uma técnica chamada acesso aleatório, que permite o acesso a qualquer uma de suas posições (células). As memórias de acesso aleatório são divididas em células de tamanho fixo, estando cada célula associada a um identificador numérico único chamado endereço. Todos os acessos à memória referem-se a um endereço específico e deve-se sempre buscar ou armazenar o conteúdo completo de uma célula, ou seja, a célula é a unidade mínima de acesso.
SCHNEIDER, G. M.; GERSTING, J. L. An Invitation to computer science. 6 ed. Boston: MA: Course Technology, Cengage Learning, 2009 (adaptado).
A figura que segue apresenta a estrutura de uma unidade de memória de acesso aleatório

Considerando o funcionamento de uma memória de acesso aleatório, avalie as afirmações a seguir.
- I. Se a largura do registrador de endereços da memória for de 8 bits, o tamanho máximo dessa unidade de memória será de 256 células.
- II. Se o registrador de dados da memória tiver 8 bits, será necessário mais que uma operação para armazenar os valor inteiro 2024 nessa unidade de memória.
- III. Se o registrador de dados da memória tiver 12 bits, é possível que a largura de memória seja de 8 bits.
É correto o que se afirma em
- (A) I, apenas.
- (B) III, apenas.
- (C) I e II, apenas.
- (D) II e III, apenas.
- (E) I, II e III.
Resolução
A afirmação I é verdadeira. Um registrador de 8 bits permite até 28 endereços, isto é, 256 endereços possíveis. Consequentemente, o tamanho máximo da memória será de 256 células, pois teremos uma célula para cada endereço.
A afirmação II também é verdadeira, pois você precisa de pelo menos 11 bits para armazenar o número 2024, pois seu valor em binário é 11111101000. Ou seja, precisaríamos de no mínimo duas operações.
A afirmação III é a única que é falsa. Portanto, a alternativa correta é a C.
Questão 13
Assunto: circuitos digitais. [Índice]
Os sistemas de refrigeração de piscinas de combustível em usinas nucleares evitam que a temperatura desses tanques exceda o limite de segurança. O circuito representado na figura a seguir atende aos requisitos necessários para o controle da ativação do sistema de resfriamento quando a temperatura está próxima de seu ponto crítico.
O diagrama de tempo ilustrado na figura apresenta uma amostra das temperaturas lidas desde o momento t1 ao t8. Os sinais de entrada Ta, Tb e Tc são de termômetros que medem a temperatura da piscina em diferentes pontos ao longo do dia e S é o terminal de acionamento do sistema.

Nesse contexto, assinale a opção em que são apresentados os momentos em que o sistema foi acionado.
- (A) t1, t4 e t8.
- (B) t1, t6 e t8.
- (C) t2, t4 e t6.
- (D) t2, t6 e t8.
- (E) t3, t5 e t7.
Resolução
A expressão booleana desse circuito é dada a seguir
S = TaTb + Tb Tc
S = Tb(Ta + Tc)
A tabela a seguir indica o valor da saída S do circuito em cada momento
Momento | Ta | Tb | Tc | S |
t1 | 0 | 1 | 1 | 1 |
t2 | 1 | 0 | 0 | 0 |
t3 | 1 | 0 | 1 | 0 |
t4 | 0 | 1 | 0 | 0 |
t5 | 0 | 0 | 1 | 0 |
t6 | 1 | 1 | 1 | 1 |
t7 | 0 | 0 | 0 | 0 |
t8 | 1 | 1 | 0 | 1 |
Observe que o circuito é acionado apenas em t1, t6 e t8. Portanto, a alternativa correta é a B.
Questão 14
Assunto: matemática. [Índice]
Uma relação de equivalência é uma relação binária R em um conjunto A, tal que R é reflexiva, simétrica e transitiva.
Considere as relações binárias apresentadas a seguir.
- R1={(a,b):a,b∈Nea=b};
- R2={(a,b):a,b∈Nea≤b};
- R3={(a,b):a,b∈Nea=b−1};
- R4={(a,b):a,b∈Nea+b é um número par}
São relações de equivalência apenas o que se apresenta em
- (A) R2 e R3.
- (B) R1 e R3.
- (C) R1 e R4
- (D) R1, R2 e R4
- (E) R2, R3 e R4
Resolução
As propriedades que uma relação de equivalência deve satisfazer são listadas a seguir
Reflexiva: Uma relação R é reflexiva se todo elemento de A está relacionado consigo mesmo, ou seja, para todo x∈A:(x,x)∈R (SODRÉ, MARTINS, 2006).
Simétrica: Uma relação R é simétrica se o fato que x está relacionado com y, implicar necessariamente que y está relacionado com x, ou seja: quaisquer que sejam x∈A e y∈A tal que (x,y)∈R, segue que (y,x)∈R (SODRÉ, MARTINS, 2006).
Transitiva: Uma relação R é transitiva, se x está relacionado com y e y está relacionado com z, implicar que x deve estar relacionado com z, ou seja: quaisquer que sejam x,y,z∈A, se (x,y)∈R e (y,z)∈R então (x,z)∈R (SODRÉ, MARTINS, 2006).
As relações R1 e R4 satisfazem as três propriedades.
A relação R2 é reflexiva e transitiva, mas não é simétrica. Como exemplo, vamos supor que a=2 e b=4. Nesse caso, é verdade que a≤b (2≤4), mas não é verdade que b≤a, pois 4 não é menor ou igual a 2.
A relação R3 não satisfaz nenhuma das três propriedades.
Observe que nenhum par do tipo (a,a) pode fazer parte de R3, pois a expressão a=a−1 é sempre falsa.
Para provar que a relação não é simétrica, vamos considerar o par (2,3), que faz parte da relação. Se R3 fosse simétrica, então o par (3,2) também deveria pertencer à relação, contudo não é verdade que 3=2−1, logo R3 não é simétrica.
Por fim, para provar que a relação não é transitiva, podemos utilizar os pares (2,3) e (3,4), pertencentes à R3. Pela propriedade transitiva, se (2,3)∈R3 e (3,4)∈R3, então (2,4) também deveria pertencer à R3, porém isso não é verdade, pois é falso dizer que 2=4−1.
Observação: se você provar que uma relação não satisfaz pelo menos uma das três propriedades (reflexiva, simétrica ou transitiva), então ela automaticamente não será uma relação de equivalência.
Logo, a alternativa correta é a C.
Questão 18
Assunto: algoritmos. [Índice]
O algoritmo a seguir recebe um vetor v
de números inteiros e rearranja esse vetor de tal forma que seus elementos, ao final, estejam ordenados de forma crescente.
01 void ordena(int *v, int n) 02 { 03 int i, j, chave; 04 for(i = 1; i < n; i++) 05 { 06 chave = v[i]; 07 j = i - 1; 08 while(j >= 0 && v[j] < chave) 09 { 10 v[j-1] = v[j]; 11 j = j - 1; 12 } 13 v[j+1] = chave; 14 } 15 }
Considerando que nesse algoritmo há erros de lógica que devem ser corrigidos para que os elementos sejam ordenados de forma crescente, assinale a opção correta no que se refere às correções adequadas.
- (A) A linha 04 deve ser corrigida da seguinte forma:
for(i = 1; i < n - 1; i++)
e a linha 13, do seguinte modo:v[j - 1] = chave;
. - (B) A linha 04 deve ser corrigida da seguinte forma:
for(i = 1; i < n - 1; i++)
e a linha 07, do seguinte modo:j = i + 1;
. - (C) A linha 07 deve ser corrigida da seguinte forma:
j = i + 1
e a linha 08, do seguinte modo:while(j >= 0 && v[j] > chave)
. - (D) A linha 08 deve ser corrigida da seguinte forma:
while(j >= 0 && v[j] > chave)
e a linha 10, do seguinte modo:v[j + 1] = v[j];
- (E) A linha 10 deve ser corrigida da seguinte forma:
v[j + 1] = v[j];
e a linha 13, do seguinte modo:v[j - 1] = chave;
.
Resolução
Quem já leu os primeiros capítulos do livro Algoritmos: teoria e prática [1] deve ter notado que o algoritmo desta questão é uma versão na linguagem C do insertion sort analisado no livro.
No algoritmo, chave
é o valor no qual devemos procurar a posição de inserção, que está entre o índice 0
e o índice i - 1
. A busca é realizada no laço das linhas 8-12 e é feita da direita para a esquerda, a partir do índice i - 1
.
Os valores maiores que chave
são deslocados para a direita. Veja que a condição v[j] < chave
está errada, pois está verificando se o valor é menor que a chave
e não se é maior. Logo, o correto seria v[j] > chave
.
Outro erro é encontrado na linha 10, que faz os deslocamentos para a esquerda e não para a direita. O correto, nesse caso, seria v[j + 1] = v[j]
.
Portanto, a alternativa correta é a D.
Questão 19
Assunto: banco de dados. [Índice]
Considere o diagrama Entidade-Relacionamento apresentado a seguir.

Qual código SQL exibe o nome de todos os deputados que compareceram a pelo menos uma seção e as datas de cada seção em que os deputados participaram?
- (A)
SELECT Deputado.nomeDeputado, Secao.dataSecao FROM Deputado, Participacao, Secao WHERE Deputado.idDeputado=Participacao.idDeputado;
- (B)
SELECT Deputado.nomeDeputado, Secao.dataSecao FROM Deputado, Participacao, Secao WHERE Deputado.idDeputado = Participacao. idDeputado OR Secao.idSecao = Participacao.idSecao;
- (C)
SELECT Deputado.nomeDeputado, Secao.dataSecao FROM Deputado LEFT OUTER JOIN Participacao ON Deputado.idDeputado = Participacao.idDeputado LEFT OUTER JOIN Secao ON Secao.idSecao = Participacao.idSecao;
- (D)
SELECT Deputado.nomeDeputado, Secao.dataSecao FROM Deputado RIGHT OUTER JOIN Participacao ON Deputado.idDeputado = Participacao.idDeputado RIGHT OUTER JOIN Secao ON Secao.idSecao = Participacao.idSecao;
- (E)
SELECT Deputado.nomeDeputado, Secao.dataSecao FROM Deputado INNER JOIN Participacao ON Deputado.idDeputado = Participacao.idDeputado INNER JOIN Secao ON Participacao.idSecao=Secao.idSecao;
Resolução
Para exibir os nomes dos deputados e as datas das seções que eles participaram, precisamos utilizar o INNER JOIN, pois exibiremos dados de tabelas distintas. Uma vez que as tabelas Deputado
e Secao
estão relacionadas através da tabela Participacao
, então o JOIN será entre as três tabelas.
As alternativas C e D estão incorretas, pois utilizam o OUTER JOIN. O problema é que um OUTER JOIN exibirá dados além dos dados que precisamos, tais como deputados que nunca foram a uma seção ou seções sem deputados presentes. Os diagramas a seguir ilustram o funcionamento do LEFT OUTER JOIN e do RIGHT OUTER JOIN.

A alternativa A está incorreta porque está desprezando a tabela Secao
na condição da cláusula WHERE. Para corrigir, precisaríamos acrescentar a seguinte condição Secao.idSecao = Participacao.idSecao
, utilizando o operador AND.
A alternativa B está errada por causa a utilização do operador lógico OR ao invés de AND na condição da cláusula WHERE que relaciona as três tabelas.
Ou seja, a alternativa correta é a E.
Questão 20
Assunto: redes de computadores. [Índice]
Em redes de computadores, a camada de transporte é responsável pela transferência de dados entre máquinas de origem e destino. Dois protocolos tradicionais para essa camada são o Transmission Control Protocol (TCP) e User Datagram Protocol (UDP). Diferente do UDP, o TCP é orientado à conexão. Com relação a esses protocolos, avalie as afirmações a seguir.
- I. O UDP é mais eficiente que o TCP quando o tempo de envio de pacotes é fundamental.
- II. O TCP é o mais utilizado em jogos on-line de ação para a apresentação gráfica.
- III. O TCP é mais eficiente que o UDP quando a confiabilidade de entrega de dados é fundamental.
É correto o que se afirma em
- (A) II, apenas.
- (B) III, apenas.
- (C) I e II, apenas.
- (D) I e III, apenas.
- (E) I, II e II.
Resolução
A única afirmativa falsa é a II, pois a apresentação gráfica em um jogo não depende da conexão. Gráficos são processados pela GPU e exibidos ao usuário pelo monitor de vídeo. Isto é, não há participação da interface de rede.
Logo, a opção correta é a D.
Questão 22
Assunto: paradigmas de projeto de algoritmos. [Índice]
Um país utiliza moedas de 1, 5, 10, 25 e 50 centavos. Um programador desenvolveu o método a seguir, que implementa a estratégia gulosa para o problema do troco mínimo. Esse método recebe como parâmetro um valor inteiro, em centavos, e retorna um array no qual cada posição indica a quantidade de moedas de cada valor.
public static int[] troco(int valor){ int[] moedas = new int[5]; moedas[4] = valor / 50; valor = valor % 50; moedas[3] = valor / 25; valor = valor % 25; moedas[2] = valor / 10; valor = valor % 10; moedas[1] = valor / 5; valor = valor % 5; moedas[0] = valor; return moedas; }
Considerando o método apresentado, avalie as asserções a seguir e a relação proposta entre elas.
I. O método guloso encontra o menor número de moedas para o valor de entrada, considerando as moedas do país.
PORQUE
II. Métodos gulosos sempre encontram a solução ótima global.
A respeito dessas asserções, assinale a opção correta.
- (A) As asserções I e II são proposições verdadeiras, e a II é uma justificativa correta da I.
- (B) As asserções I e II são proposições verdadeiras, mas a II não é uma justificativa correta da I.
- (C) A asserção I é uma proposição verdadeira, e a II é uma proposição falsa.
- (D) A asserção I é uma proposição falsa, e a II é uma proposição verdadeira.
- (E) As asserções I e II são proposições falsas.
Resolução
A asserção I está correta, uma vez que o algoritmo inicia a contagem a partir das moedas de maior valor, isto é, da moeda de maior valor até a moeda de menor valor.
A asserção II é falsa, pois nem sempre métodos gulosos fornecem uma solução ótima global:
"Um algoritmo guloso sempre faz a escolha que parece ser a melhor no momento em questão. Isto é, faz uma escolha localmente ótima, na esperança de que essa escolha leve a uma solução globalmente ótima." (CORMEN et al, 2012)
Isto é, nem sempre um algoritmo guloso encontra a solução ótima de um problema [1].
Portanto, a alternativa correta é a C.
Questão 23
Assunto: linguagens formais e autômatos. [Índice]
Considere o seguinte alfabeto
Σ={(,),0,1,2,3,4,5,6,7,8,9,+,−}.
Considere, ainda, uma linguagem L definida sobre esse alfabeto.
L={w|w∈Σ∗, para cada ocorrência de '(' em w, existe uma ocorrência de ')'}
Por exemplo, a cadeia x=(2+(3−4)) pertence a L, mas a cadeia y=(2+(3−4) não pertence a L.
Com relação à linguagem L, avalie as asserções a seguir e a relação proposta entre elas.
I. A linguagem L não pode ser considerada regular.
PORQUE
II. Autômatos finitos não possuem mecanismos que permitam contar infinitamente o número de ocorrências de determinado símbolo em uma cadeia.
A respeito dessas asserções, assinale a opção a opção correta.
- (A) As asserções I e II são proposições verdadeiras, e a II é uma justificativa correta da I.
- (B) As asserções I e II são proposições verdadeiras, mas a II não é uma justificativa correta da I.
- (C) A asserção I é uma proposição verdadeira, e a II é uma proposição falsa.
- (D) A asserção I é uma proposição falsa, e a II é uma proposição verdadeira.
- (E) As asserções I e II são proposições falsas.
Resolução
A asserção I é verdadeira, pois L é uma linguagem livre de contexto devido à necessidade de haver o balanceamento entre os parênteses.
A asserção II também é verdadeira e justifica corretamente a asserção I. Para realizar a contagem de símbolos da cadeia, precisaríamos de memória extra para registrar a ocorrência de cada símbolo, algo ausente nos autômatos finitos. Tal deficiência é suprida pela pilha dos autômatos a pilha. Isso faz todo sentido quando levamos em conta que L é livre de contexto e que essa classe de linguagens é reconhecida por autômatos a pilha.
Portanto, a alternativa correta é a A.
Questão 24
Assunto: teoria dos grafos. [Índice]
A figura a seguir exibe um grafo que representa um mapa rodoviário, no qual os vértices representam cidades e as arestas representam vias. Os pesos indicam o tempo atual de deslocamento entre duas cidades.

Considerando que os tempos de ida e volta são iguais para qualquer via, avalie as afirmações a seguir acerca desse grafo.
- I. Dado o vértice de origem
i
, o algoritmo de Dijkstra encontra o menor tempo de deslocamento entre a cidadei
e todas as demais cidades do grafo. - II. Uma árvore geradora de custo mínimo gerada pelo algoritmo de Kruskal contém um caminho de custo mínimo cuja origem é
i
e cujo destino ék
. - III. Se um caminho de custo mínimo entre os vértices
i
ek
contém o vérticew
, então o subcaminho de origemw
e destinok
deve também ser mínimo.
É correto o que se afirma em
- (A) I, apenas.
- (B) II, apenas.
- (C) I e III, apenas.
- (D) II e III, apenas.
- (E) I, II e III.
Resolução
A afirmação I está correta. Ela basicamente descreve o que o algoritmo de Dijkstra faz.
A afirmação II está correta. A árvore geradora de custo mínimo a seguir foi gerada através do algoritmo de Kruskal e possui um caminho mínimo (está destacado na imagem)

A afirmação III também está correta e é provada graças a um lema que diz que "subcaminhos de caminhos mínimos são caminhos mínimos" [1]. Esse é o princípio explorado pelos algoritmos de caminhos mínimos.
Portanto, a alternativa correta é a E.
Questão 25
Assunto: complexidade de algoritmos. [Índice]
A sequência de Fibonacci é uma sequência de números inteiros que começa em 1, a que se segue 1, e na qual cada elemento subsequente é a soma dos dois elementos anteriores. A função fib
a seguir calcula o n-ésimo elemento da sequência de Fibonacci:
unsigned int fib (unsigned int n) { if (n < 2) return 1; return fib(n - 2) + fib(n - 1); }
Considerando a implementação acima, avalie as afirmações a seguir.
- I. A complexidade de tempo da função
fib
é exponencial no valor den
. - II. A complexidade de espaço da função
fib
é exponencial no valor den
. - III. É possível implementar uma versão iterativa da função
fib
com complexidade de tempo linear no valor den
e complexidade de espaço constante.
É correto o que se afirma em
- (A) I, apenas.
- (B) II, apenas.
- (C) I e III, apenas.
- (D) II e III, apenas.
- (E) I, II e III.
Resolução
A questão é fácil, pois o algoritmo é um dos mais populares entre os que estudam computação.
A afirmação I é verdadeira, pois essa versão recursiva do algoritmo de Fibonacci é O(2n) no tempo.
A afirmação II é falsa. Observe que não há alocação de memória no algoritmo. Na prática, a única memória consumida é a da pilha de chamadas recursivas.
A afirmação III é verdadeira. Utilizando a programação dinâmica, é possível escrever um algoritmo que atende aos requisitos da afirmação. Você pode consultar o algoritmo em A Sequência de Fibonacci: algoritmos em Java e C (é o algoritmo iterativo).
Portanto, a alternativa correta é a C.
Questão 26
Assunto: computação gráfica. [Índice]
A figura a seguir mostra uma imagem de ressonância magnética corrompida por ruído do tipo "sal e pimenta".

Para que o ruído seja atenuado e as bordas das estruturas representadas sejam preservadas, deve-se aplicar na imagem o filtro
- (A) Sobel.
- (B) da média.
- (C) Laplaciano.
- (D) do mínimo.
- (E) da mediana.
Resolução
Dos filtros listados, o único capaz de atenuar o ruído sal e pimenta é o filtro da mediana, pois, além de atenuar o ruído, ele é capaz de preservar detalhes da imagem, como as bordas [5].
O funcionamento do filtro é similar ao filtro da média, porém, ao invés de substituir o valor de um pixel pela média dos valores dos pixels adjacentes, o filtro da mediana substitui o valor do pixel pela mediana dos valores dos pixels adjacentes [5].
Portanto, a alternativa correta é a E.
Questão 27
Assunto: computação gráfica. [Índice]
Em computação gráfica, existem vários modelos de iluminação diferentes que expressam e controlam os fatores que determinam a cor de uma superfície em função de um determinado conjunto de luzes. Uma vez definido um modelo de iluminação, pode-se aplicar a luz sobre as várias faces dos objetos de uma cena, processo denominado sombreamento.
As figuras a seguir ilustram a aplicação de dois modelos de iluminação, a saber: o modelo de sombreamento constante (à esquerda) e o modelo de Phong (à direita).
AZEVEDO, E.; CONCI, A. Computação gráfica: geração de imagens. Rio de Janeiro: Campus, 2003 (adaptado).

Em relação aos modelos de iluminação apresentados, avalie as afirmações a seguir.
- I. A aplicação do modelo de sombreamento constante causa na imagem um efeito visual denominado Bandas de Mach.
- II. Embora seja útil para gerar imagens realísticas, o modelo de Phong mostra-se pouco eficiente na apresentação das reflexões especulares.
- III. O modelo de sombreamento constante não é útil para gerar imagens realísticas porque ele dá destaque ao aspecto facetado da representação poliedral das superfícies.
- IV. Para a utilização do modelo de Phong, é necessário supor que a fonte de luz localiza-se no infinito.
É correto apenas o que se afirma em
- (A) I e II.
- (B) I e III.
- (C) II e IV.
- (D) I, III e IV.
- (E) II, III e IV.
Resolução
As afirmações I e III estão corretas. O "aspecto facetado" mencionado em III é justamente o efeito Bandas de Mach mencionado em I. Esse efeito destaca a descontinuidade das cores ao longo dos polígonos que compõem a superfície do objeto tridimensional [4].
Observe na imagem à esquerda que a variação de tons em alguns polígonos adjacentes é abrupta. Naturalmente, o modelo de sombreamento constante não é indicado para gerar imagens realísticas.
A afirmação II é falsa. Além de ser eficiente, o modelo de Phong é um dos mais utilizados [4].
A afirmação IV é, definitivamente, falsa. Portanto, a alternativa correta é a B.
Um livro de computação gráfica que faz uma boa abordagem sobre o tema é Computação Gráfica: Teoria e Prática por Aura Conci e Eduardo Azevedo.
Questão 28
Assunto: engenharia de software. [Índice]
Os métodos ágeis são fundamentados no desenvolvimento e entrega incremental tendo em vista atender aos requisitos dos clientes. Eles agregam um conjunto de princípios provenientes do manifesto ágil, tais como:
- envolvimento do cliente;
- entrega incremental;
- pessoas, não processos;
- aceitação das mudanças;
- manutenção da simplicidade.
O Scrum é um exemplo de método ágil de gerenciamento de projetos. Avalie as afirmações a seguir sobre a relação do Scrum com os princípios do manifesto ágil.
- I. O Scrum adota a entrega incremental por meio de Sprints.
- II. O Scrum adota a simplicidade por meio do uso da programação em pares.
- III. O Scrum adota o envolvimento do cliente com a priorização e a negociação dos requisitos na concepção de Sprints.
É correto o que se afirma em
- (A) II, apenas.
- (B) III, apenas.
- (C) I e II, apenas.
- (D) I e III, apenas.
- (E) I, II e III.
Resolução
A afirmação I está correta. No Scrum, a cada Sprint, uma funcionalidade/incremento do sistema é entregue ao cliente [2].
A afirmação II está incorreta, pois
"Scrum não prescreve o uso de práticas de programação, como programação em pares e desenvolvimento test-first" (SOMMERVILLE, 2011).
A afirmação III está correta. Na fase de avaliação de um Sprint, o cliente pode, por exemplo, incluir novos requisitos e tarefas [2]. Já na etapa de seleção de um Sprint, o cliente e a equipe do projeto decidem juntos quais funcionalidades e recursos serão desenvolvidos naquele Sprint [2].
Portanto, a alternativa correta é a D.
Questão 30
Assunto: compiladores. [Índice]
Em um compilador, um analisador sintático descendente preditivo pode ser implementado com o auxílio de uma tabela construída a partir de uma gramática livre de contexto. Essa tabela, chamada tabela LL(k), indica a regra de produção a ser aplicada olhando-se o k-ésimo próximo símbolo lido, chamado lookahead(k). Por motivo de eficiência, normalmente busca-se utilizar k=1. Considere a gramática livre de contexto G=(X,Y,Z,a,b,c,d,e,P,X), em que P é composto pelas seguintes regras de produção:
X→aZbXY|cY→dX|εZ→e
Considere, ainda, a seguinte tabela LL(1), construída a partir da gramática G, sendo $ o símbolo que representa o fim da cadeia. Essa tabela possui duas produções distintas na célula (Y,d), gerando, no analisador sintático, uma dúvida na escolha da regra de produção aplicada em determinados momentos da análise.
a | b | c | d | e | $ | |
X | X → aZbXY | X → c | ||||
Y | Y → dX Y → ε |
Y → ε | ||||
Z | Z → e |
Considerando que o processo da construção dessa tabela LL(1), a partir da gramática G, foi seguido corretamente, a existência de duas regras de produção distintas na célula (Y,d), neste caso específico, resulta
- (A) da ausência do símbolo de fim de cadeia ($) nas regras de produção.
- (B) de um não-determinismo causado por uma ambiguidade na gramática.
- (C) do uso incorreto do símbolo de cadeia vazia (ε) nas regras de produção.
- (D) da presença de duas regras de produção com um único terminal no corpo.
- (E) da presença de duas regras de produção com o mesmo não terminal na cabeça.
Resolução
A alternativa correta é a B. Para mostrar que a gramática é ambígua, vamos derivar a cadeia aebaebcdc
X⊢aZbXY⊢aebXY⊢aebaZbXYY⊢aebaebXYY⊢aebaebcYY
A partir dessa última forma sentencial, podemos continuar a derivação de duas formas.
Primeira forma:
aebaebcYY⊢aebaebcdXY⊢aebaebcdcY⊢aebaebcdc
Segunda forma:
aebaebcYY⊢aebaebcY⊢aebaebcdX⊢aebaebcdc
As árvores de derivação são apresentadas a seguir


Como a sentença aebaebcdc possui mais de uma derivação, então a gramática é ambígua.
Questão 33
Assunto: complexidade de algoritmos. [Índice]
Considere a função recursiva F
a seguir, que em sua execução chama a função G
1 void F(int n) { 2 if(n > 0) { 3 for(int i = 0; i < n; i++) { 4 G(i); 5 } 6 F(n/2); 7 } 8 }
Com base nos conceitos de teoria da complexidade, avalie as afirmações a seguir.
- I. A equação de recorrência que define a complexidade da função
F
é a mesma do algoritmo clássico de ordenação mergesort. - II. O número de chamadas recursivas da função
F
é Θ(logn). - III. O número de vezes que a função
G
da linha 4 é chamada é O(nlogn).
É correto o que se afirma em
- (A) I, apenas.
- (B) II, apenas.
- (C) I e III, apenas.
- (D) II e III, apenas.
- (E) I, II e III.
Resolução
Par analisar a primeira afirmação, precisamos obter a equação de recorrência da função F
.
Primeiramente, observe que o laço da linha 3 realiza n
iterações, logo a complexidade do laço é Θ(n) ou O(n). A cada chamada da função F(n)
, temos uma chamada recursiva F(n/2)
, isto é, o problema é reduzido pela metade. Portanto, a equação de recorrência de F
é T(n)=T(n/2)+Θ(n), que é diferente da recorrência do mergesort, que é T(n)=2T(n/2)+Θ(n). Logo, a afirmativa I é falsa.
A afirmativa II é verdadeira. A cada chamada de F
, o valor de n
é reduzido pela metade. Na k-ésima chamada, teremos F(n/2k)
. Tomando o caso base n = 1
, teremos
F(n2k)=F(1)n2k=1n=2kk=log2n
Como log2n é Θ(log2n), então concluímos que a afirmação II está correta.
A afirmação III requer certa sutileza na análise. A quantidade de vezes que a função G
é chamada é igual ao número de iterações realizadas no laço da linha 3, ou seja, n
vezes para cada chamada individual de F(n)
.
Em síntese, na primeira chamada recursiva, G
é executada n
vezes, na segunda chamada, G
será executada ⌊n2⌋ vezes, depois ⌊n22⌋ vezes e assim sucessivamente. Na última chamada na qual o laço é executado, apenas uma iteração será realizada.
Portanto, o número total de vezes que G
é executada é representado pela soma
S=n+⌊n2⌋+⌊n22⌋+⌊n23⌋+…+1=k∑i=0⌊n2i⌋
O valor de k
é o número de chamadas de F
, que é ⌊log2n⌋:
S=⌊log2n⌋∑i=0⌊n2i⌋
Podemos fazer uma aproximação, se removermos os pisos
S≈log2n∑i=0n2i=nlog2n∑i=0(12)i=n×(12)log2n+1−112−1=2n−1=O(n)
A aproximação é exata para valores de n
que sejam potências inteiras de 2.
Outra forma de obter o resultado anterior é resolvendo a equação de recorrência de F(n)
: T(n)=T(n/2)+Θ(n). Essa recorrência pode ser resolvida via teorema mestre ou método de Akra-Bazzi e tem como solução T(n)=Θ(n), que implica em T(n)=O(n).
A afirmação III diz que G
é executada O(nlogn) vezes. Como a função nlogn é assintoticamente maior que n,então n=O(nlogn), portanto afirmação III está certa.
Logo, a alternativa correta é a D.
Referências
- [1] CORMEN, T. H. et al. Algoritmos: teoria e prática. 3 ed. Rio de Janeiro: Elsevier, 2012.
- [2] SOMMERVILLE, I. Engenharia de Software. 9 ed. São Paulo: Pearson Prentice Hall, 2011.
- [3] SODRÉ, U.; MARTINS, R. M. (2006). ENSINO MÉDIO :: Relações e Funções.
- [4] AZEVEDO, E.; CONCI, A. Computação Gráfica: Teoria e Prática. Rio de Janeiro: Elsevier, 2007.
- [5] FISHER R.; PERKINS S.; WALKER A.; WOLFART E. (2003). Median Filter. Acesso em 27 de março 2018.
Prova e Gabarito
Os links a seguir contêm o caderno de questões, o gabarito oficial e as soluções oficiais das questões discursivas.
Boa noite.
ResponderExcluirPoderiam explicar a resolução da questão 05 ENADE 2017 Ciência da Computação Bacharel por favor? Não estou conseguindo entender
Vamos lá. O texto fala do hidrogel, que é um material capaz de reter água e tornar viável a agricultura me regiões mais secas.
ExcluirA questão quer que você assinale a alternativa correta e para isso você tem que ler o texto.
Alternativa A é FALSA, pois o hidrogel não propicia a mortalidade de pés de café na estiagem.
Alternativa B é FALSA, pois o hidrogel pode ser utilizado em qualquer tipo de solo, embora o foco sejam solos áridos.
A alternativa C é VERDADEIRA e é a correta.
A alternativa D é FALSA, pois conforme o texto afirma o hidrogel natural não é comercialmente viável.
A alternativa E é FALSA, pois o hidrogel tem como função reter a água e ir liberando aos poucos para a planta, então se não há algum tipo de irrigação ou chuva (ainda que pouca), então o hidrogel simplesmente não funciona.
Portanto, a alternativa correta é a C.
nada sobre a questão 29?
ResponderExcluirA resposta, de acordo com o gabarito, é a alternativa E. Porém eu não sei resolver. Infelizmente, a minha disciplina de Sistemas Operacionais foi bem fraca na faculdade =/
Excluir
